Máy EDM chìm khuôn là một công cụ không thể thiếu trong sản xuất hiện đại, cho phép tạo ra các bộ phận phức tạp với độ chính xác cao và ứng suất cơ học tối thiểu. Những máy này sử dụng quy trình Gia công phóng điện (EDM) để loại bỏ vật liệu thông qua tia lửa điện, mang lại khả năng mà các phương pháp gia công truyền thống không thể sánh được. Trong bài viết này, chúng ta sẽ khám phá máy EDM chìm khuôn là gì, ưu điểm, ứng dụng của nó, cách lựa chọn và tối ưu hóa máy cũng như tương lai của nó trong ngành.
EDM chìm khuôn hay còn gọi là EDM lao là một quá trình sử dụng tia lửa điện để ăn mòn vật liệu khỏi phôi. Máy sử dụng một điện cực có hình dạng đặc biệt, thường được làm từ đồng hoặc than chì, được nhúng trong chất lỏng điện môi. Dòng điện chạy qua điện cực tạo ra tia lửa điện làm ăn mòn vật liệu. Quá trình này cho phép tạo ra các hình dạng và hình học phức tạp mà khó hoặc không thể đạt được bằng các phương pháp cắt truyền thống.
Không giống như gia công thông thường, EDM chìm khuôn không yêu cầu dụng cụ tiếp xúc vật lý với phôi, giảm nguy cơ mài mòn và biến dạng liên quan đến nhiệt. Điều này làm cho nó đặc biệt có giá trị khi làm việc với các vật liệu cứng và tạo ra các đặc điểm bên trong phức tạp như lỗ sâu và cạnh sắc.
MỘT Máy EDM chìm khuôn bao gồm một số bộ phận chính phối hợp với nhau để đạt được độ chính xác gia công:
Nguồn điện : Cung cấp năng lượng điện để tạo ra tia lửa điện.
Cơ chế servo : Điều khiển chuyển động của điện cực so với phôi.
Điện cực : Vật liệu tạo hình phôi thông qua tia lửa điện. Điện cực có thể được làm bằng đồng, than chì hoặc vật liệu dẫn điện khác.
Chất lỏng điện môi : Chất lỏng không dẫn điện giúp làm mát máy và loại bỏ các mảnh vụn khỏi phôi.
Hệ thống lọc : Đảm bảo chất điện môi vẫn sạch và không có các hạt có thể ảnh hưởng đến quá trình gia công.
Độ chính xác của máy phần lớn được xác định bởi hình dạng của điện cực và việc kiểm soát thời gian đánh lửa, cho phép tạo ra các hình dạng phức tạp và có độ chính xác cao.
Máy EDM chìm khuôn có một số ưu điểm đáng kể so với các kỹ thuật gia công truyền thống:
Một trong những lợi ích nổi bật của EDM chìm khuôn là khả năng tạo ra các bộ phận phức tạp và có độ chi tiết cao. Điều này bao gồm các khoang sâu, các chi tiết đẹp và các tính năng bên trong phức tạp mà các phương pháp thông thường khó hoặc không thể đạt được.
Máy EDM chìm khuôn lý tưởng để gia công các vật liệu khó cắt bằng các dụng cụ truyền thống, chẳng hạn như thép cứng, cacbua và hợp kim. Điều này làm cho chúng trở nên vô giá trong các ngành công nghiệp như hàng không vũ trụ, ô tô và chế tạo khuôn mẫu, nơi phổ biến các vật liệu có độ bền cao.
Không giống như các quy trình gia công truyền thống, trong đó dụng cụ cắt tiếp xúc vật lý với phôi và có thể bị mòn theo thời gian, máy ép khuôn EDM hoạt động mà không cần tiếp xúc trực tiếp. Điều này làm giảm hao mòn dụng cụ và tăng tuổi thọ của thiết bị.
Quá trình xói mòn do tia lửa điện được sử dụng trong EDM chìm khuôn cho phép dung sai cực cao, thường ở phạm vi micron. Quá trình này cũng tạo ra các lớp hoàn thiện mịn, có thể giảm thiểu nhu cầu về các quy trình hoàn thiện bổ sung, chẳng hạn như đánh bóng.
Mặc dù máy EDM chìm khuôn có nhiều ưu điểm nhưng cũng có một số hạn chế cần xem xét:
Một trong những hạn chế chính của EDM chìm khuôn là nó chỉ có thể được sử dụng trên các vật liệu dẫn điện. Không thể xử lý các vật liệu không dẫn điện như nhựa và gốm sứ bằng phương pháp này.
So với gia công truyền thống, EDM chìm khuôn có tốc độ loại bỏ vật liệu chậm hơn. Điều này có nghĩa là nó có thể không phải là lựa chọn tốt nhất để sản xuất số lượng lớn trừ khi độ phức tạp của bộ phận phù hợp với thời gian gia công dài hơn.
Việc thiết lập máy EDM chìm khuôn đòi hỏi phải chuẩn bị điện cực chính xác và có thể tốn chi phí ban đầu cao hơn cho thiết bị và lắp đặt. Tuy nhiên, những chi phí này được bù đắp bằng độ chính xác cao và độ mài mòn dụng cụ thấp theo thời gian.
Máy EDM chìm khuôn được sử dụng rộng rãi trong nhiều ngành công nghiệp do độ chính xác và khả năng xử lý các hình học phức tạp:
Trong chế tạo công cụ và khuôn dập, máy ép khuôn EDM được sử dụng để tạo khuôn và khuôn dập, ép phun và các quy trình sản xuất khác. Nó đặc biệt hữu ích để tạo ra các hốc phức tạp, các góc nhọn và các hốc sâu.
Trong ngành công nghiệp hàng không vũ trụ và ô tô, máy ép khuôn EDM được sử dụng để sản xuất các bộ phận phức tạp như bộ phận động cơ, cánh tuabin và khoang khuôn. Khả năng làm việc với các vật liệu có độ bền cao là rất quan trọng đối với các ngành này.
Máy đúc khuôn EDM lý tưởng để tạo ra các bộ phận chính xác dùng trong thiết bị y tế, chẳng hạn như dụng cụ phẫu thuật và bộ phận cấy ghép. Khả năng xử lý các tính năng nhỏ, phức tạp của máy khiến nó trở nên hoàn hảo cho sản xuất y tế.
Máy đúc khuôn EDM còn được sử dụng trong công nghiệp điện tử để sản xuất các linh kiện như đầu nối, công tắc và các bộ phận bảng mạch. Khả năng tạo ra các tính năng chi tiết, tinh tế của máy đặc biệt quan trọng trong lĩnh vực này.
Việc lựa chọn máy EDM chìm khuôn phù hợp phụ thuộc vào một số yếu tố, bao gồm kích thước và vật liệu của phôi, độ phức tạp của bộ phận và khối lượng sản xuất. Dưới đây là một số lưu ý chính khi chọn máy:
Chọn một máy có thể xử lý vật liệu bạn dự định gia công cũng như kích thước của phôi. Một số máy phù hợp hơn với các vật liệu lớn hơn hoặc cứng hơn, trong khi những máy khác có thể được thiết kế cho các ứng dụng quy mô nhỏ hơn, chính xác hơn.
Loại và hình dạng của điện cực có thể tác động đáng kể đến chất lượng của chi tiết hoàn thiện. Tối ưu hóa vật liệu và hình dạng điện cực có thể giúp cải thiện độ chính xác gia công và giảm mài mòn.
Việc điều chỉnh các thông số như dòng điện, thời gian bật/tắt xung và khoảng cách tia lửa là điều cần thiết để đạt được kết quả tốt nhất. Việc điều chỉnh thích hợp các cài đặt này giúp tối ưu hóa quy trình gia công, tăng hiệu quả và giảm hao mòn dụng cụ.
Hãy xem xét liệu việc mua một chiếc máy tính có hiệu quả hơn về mặt chi phí hay không. máy EDM chìm hoặc thuê ngoài nhu cầu EDM của bạn. Đối với sản xuất số lượng lớn, máy móc nội bộ có thể mang lại lợi tức đầu tư tốt hơn, trong khi gia công bên ngoài có thể là lựa chọn kinh tế hơn cho các bộ phận chuyên dụng hoặc số lượng thấp.
Tương lai của máy EDM chìm đầy hứa hẹn với một số xu hướng và đổi mới sắp ra mắt:
Việc tích hợp tự động hóa và công nghệ IoT trong máy EDM chìm khuôn sẽ nâng cao hiệu quả, cho phép giám sát và điều chỉnh theo thời gian thực. Những tiến bộ này sẽ giúp cải thiện hơn nữa độ chính xác và tính nhất quán của các bộ phận.
Kỹ thuật sản xuất lai kết hợp EDM với sản xuất bồi đắp (in 3D) đang trở nên phổ biến hơn. Điều này sẽ cho phép sản xuất các bộ phận có nhiều chi tiết phức tạp hơn, bao gồm cả các phần tử cộng và trừ.
Những nỗ lực bền vững trong ngành EDM đang tập trung vào việc giảm chất thải, sử dụng chất lỏng điện môi thân thiện với môi trường và cải thiện hiệu quả sử dụng năng lượng để giảm thiểu tác động môi trường của quá trình gia công.
ProleanTech : Máy EDM chìm khuôn đóng một vai trò quan trọng trong sản xuất hiện đại, cho phép tạo ra các bộ phận và khuôn mẫu phức tạp với độ chính xác cực cao. Khả năng làm việc với các vật liệu cứng là điều khiến chiếc máy này khác biệt so với các phương pháp thông thường.
Rapiddirect : EDM chìm khuôn mang lại độ chính xác cao nhưng tốc độ loại bỏ vật liệu chậm hơn. Nó lý tưởng cho các ứng dụng yêu cầu chi tiết đẹp và hình dạng phức tạp, đồng thời nó vượt trội trong các ngành như hàng không vũ trụ, ô tô và sản xuất thiết bị y tế.
Oscaredm : Công ty nhấn mạnh tính linh hoạt của máy ép khuôn EDM trong việc xử lý các vật liệu cứng và giòn, thể hiện sự phát triển của nó như một công nghệ then chốt trong sản xuất.
Everloy : Theo công ty, mặc dù EDM chìm khuôn mang lại nhiều lợi ích, bao gồm độ mài mòn dụng cụ tối thiểu và độ chính xác cao, nhưng nó cũng có những hạn chế như tốc độ loại bỏ vật liệu chậm hơn và yêu cầu về vật liệu dẫn điện.
Máy EDM chìm khuôn là công cụ mạnh mẽ cho sản xuất hiện đại, mang lại độ chính xác chưa từng có, khả năng làm việc với các vật liệu khó và khả năng tạo ra các hình học phức tạp. Mặc dù có một số hạn chế nhưng lợi thế của công nghệ khiến nó trở thành tài sản thiết yếu trong nhiều ngành công nghiệp khác nhau, từ hàng không vũ trụ đến thiết bị y tế. Bằng cách hiểu rõ quy trình và tối ưu hóa việc lựa chọn máy, doanh nghiệp có thể khai thác toàn bộ tiềm năng của máy ép khuôn EDM để đáp ứng nhu cầu sản xuất của mình.
HB400
HB600
HB800
LA350A
LA500A

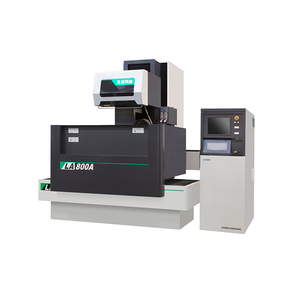

LA800
